　　一、用途及結構特點。

　　適用于火力發電廠600MW以下汽輪機組建立抽吸凝汽器真空。其主要結構有進水短管、吸入混合室、蝸旋噴咀、緩沖室、喉管段、余速抽氣室、逆氣碟閥等部件。具有結構簡單、安全可靠、動靜體磨損??；噴咀、收縮管采用特殊材料制作，不結污，使用壽命長，抽吸效率不受時間的影響，對工作水質所含雜質程度要求低，有良好的啟動特性，同時可實現余速利用等特點。

　　二、設計特點

　　射水抽氣器是一種典型的水、氣兩相流裝置。氣相運動所需動量全部來自水束，氣體在水質點的"裹吸"下運動，以最佳截面與流速，實現吸入室的高效率。本設備與過去的水、汽噴射泵組的結構有本質的區別，它采用蝸旋噴咀打破了傳統的水、氣垂直交錯流動的設計模式，經蝸旋噴咀后使得水束外圍的空氣質點分布均勻，相互接觸面積進一步增大，混合能力增強，形成同向流動，有利于水束裹吸氣體排出，大大提高抽吸效率。還能避免水束偏斜，發生震動，這些優點是旋轉式真空泵和老式射水抽氣器所不能具備的。

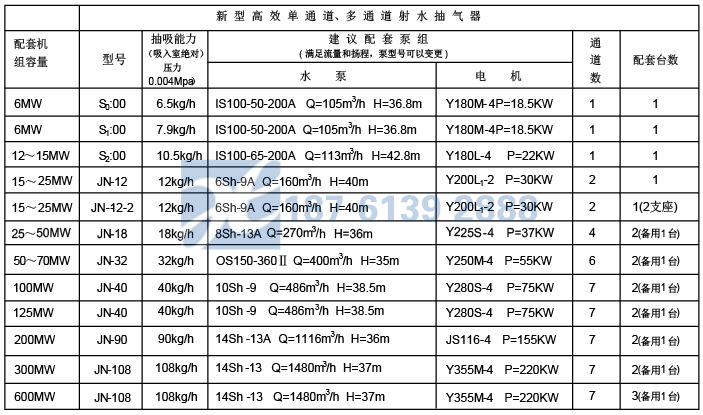

　　三、產品規格及常規配套表

　　四、技術說明

　　1.設備改造時，需提供機組容量，舊機組抽氣器型號、技術參數、原射水泵、電機參數。

　　2.確定更換改造目的：①提高真空為主。②保持目前真空以降低功耗為主。③兩者兼顧。

　　3.提供原抽氣器進水管徑、空氣管徑及標高，以便我方生產抽氣器時參照，使現場安裝方便省，減少勞動強度。

　　五、安裝中的注意事項

　　1、射水抽氣器在安裝中有兩種供水方式，可供選用。

　?。?）閉式循環，這是沿用了多年傳統的布置方式，將抽氣器置于水箱之上，以射水泵—抽氣器—水箱循環供水。如機組原來已有射水箱，則在更換本新型抽氣器時，可利用原有的水箱等其它部件。

　?。?）開式循環，射水泵進水來自循環水進水管，而排水管，則接到凝汽器出水管，其優點是：夏季可降低水溫4-8℃，并可提高真空汞柱，余速抽氣器投入后，不會(huì )影響水溫，在提高進水壓力的同時，又避免了因排出氣體的過壓縮，而引起的功率損耗。

　　2、射水抽氣器進水參數（水壓進水量）的選擇對提高抽氣器的抽吸內效率，降低水耗，至關重量，這是因為在設計中，工作水噴咀的口徑與水壓即決定了噴咀出口的流速，而流速又與噴射角、咀喉距、面積比及喉長等因素有關，如想實現更佳的節能效果，必須選擇好合適的射水泵。

　　3、抽氣器應垂直安裝，各段在組合時就嚴格對中，支持架必須穩固。

　　4、抽氣器安裝高度應適當，避免位置過高，以增大進水口的壓力，對采用閉式循環的抽氣器，其余速抽氣器排出管應高于水面一米以上，其出水管埋入深度以250-450毫米為宜，抽氣器的補充冷卻水應加至水泵進口處，以發揮其冷卻效果。

　　5、對開式循環的抽氣器，其出口管應盡量縮短，并采用大半徑彎頭，其水平管段應向外側傾斜，傾斜度不大于3/100mm，管道插入循環水管內應接有向出水方向的彎頭一只，以利于氣水混合物的排出。

　　6、當每臺機組僅安裝一臺抽氣器時，空氣管路不必過高，但應高于進水管中心2米左右；當安裝兩臺抽氣器時，為避免水箱中的水經備用抽氣器空氣管路返入凝汽器，其空氣連通管高度應≥13米。

　　7、抽氣器空氣管口徑，一般與凝汽器空氣出口口徑相同，長度應盡量縮短，以降低阻力，在管道上除閥門及設備接口外，均不采用法蘭連接，以減少空氣漏水量。
